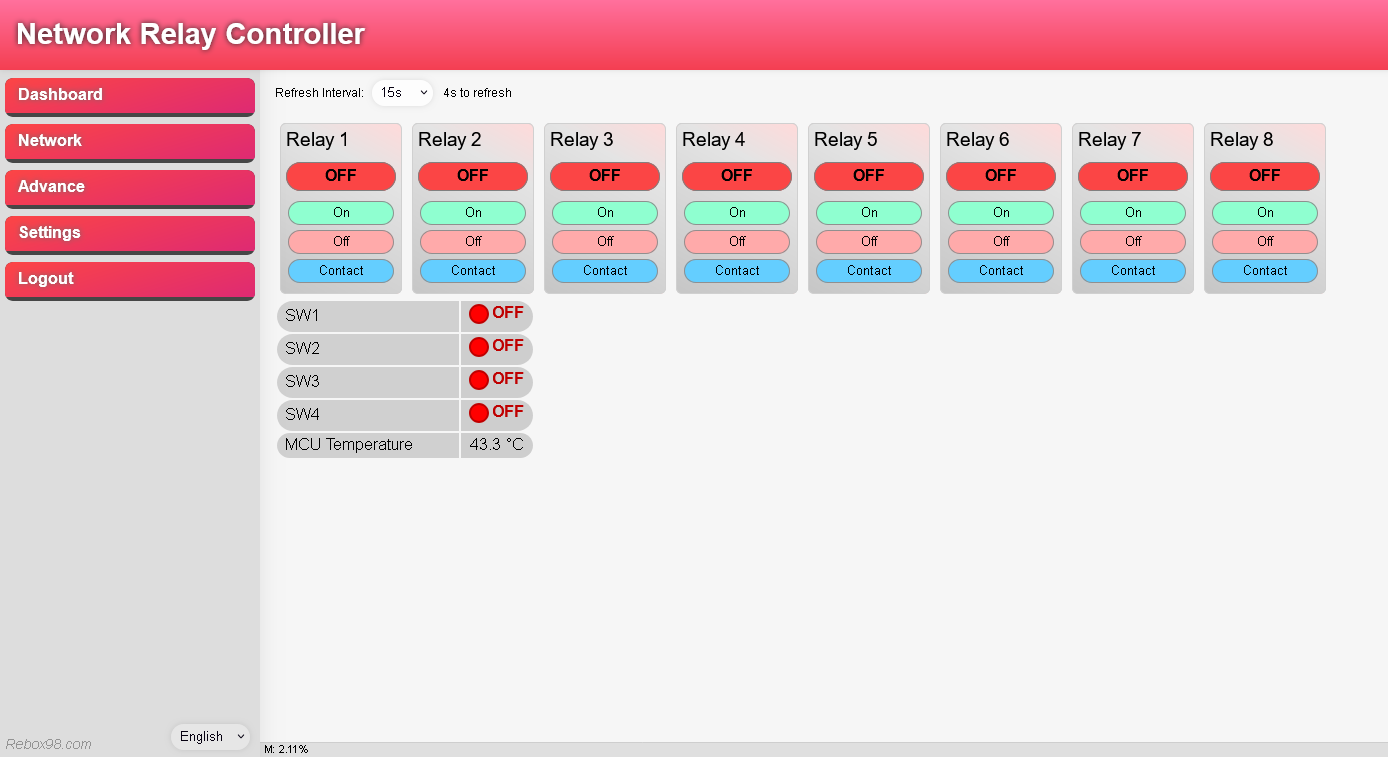

پنل وب پیشرفته :

ماژول رله تحت شبکه NRC4320LWA از پنل وب nrcdeck استفاده می کند که از زبان های فارسی و انگلیسی پشتیبانی می کند.

برای اطلاعات بیشتر به پست “معرفی پنل وب ماژول های رله NRC” مراجعه فرمایید.

قابلیت ها رله برد تحت شبکه :

• • قابلیت کنترل هشت رله با مشخصات ۲۵۰V 10A دارای پین NC  و NO
  • هر رله دارای دو حالت به شرح زیر می باشد.
    • حالت Contact : در این حالت با دریافت فرمان ، رله یک بار روشن و خاموش می شود. (مدت زمان روشن بودن رله قابل تنظیم است)
    • حالت Switch : در این حالت با دریافت فرمان مربوطه ، رله دائما روشن و یا دائما خاموش می شود.
  • دارای پنل مدیریت دستگاه با رابط کاربری پویا (پنل مدیریت از طریق مرورگر در هر پلتفرمی قابل دسترسی است)
  • امکان کنترل دستگاه از هر نقطه از شبکه ، همچنین در صورتی که شبکه داخلی دارای آی پی استاتیک باشد ، میتوان در هر نقطه از طریق اینترنت اقدام به کنترل دستگاه نمود.
  • قابلیت کنترل دستگاه از طریق پروتکل های HTTP , TCP, Modbus
  • ایزولاسیون نوری رله های دستگاه جهت حذف اغتشاشات در محیط های صنعتی پر نویز و در نتیجه عملکرد بدون عیب دستگاه.
  • دارای LED نشانگر وضعیت رله ها
  • قابلیت تغییر اطلاعات کانکشن شبکه دستگاه از قبیل   DHCP , IP , Gateway , Netmask
  • امکان تعریف IP دستگاه به صورت استاتیک و DHCP که در این حالت سرور DHCP به صورت اتوماتیک یک IP به دستگاه اختصاص می دهد.
  • قابلیت استفاده همزمان از چندین دستگاه در شبکه



نحوه برقراری ارتباط با مدار :

• ارتباط از طریق پروتکل HTTP : به این صورت که پس از کانفیگ دستگاه و اتصال آن به شبکه ، فقط کافیست در هر نقطه از شبکه با وارد کردن ip دستگاه در مرورگر به پنل مدیریت دستگاه دسترسی داشته باشید.

از این روش میتوان با رایانه و یا تلفن همراه خود که به شبکه متصل است ، اقدام به کنترل دستگاه نمایید.

• ارتباط از طریق پروتکل TCP : به منظور کنترل دستگاه توسط تجهیزات دیگر همچون مدار های کنترلی و یا نرم افزار های ویندوزی و اندرویدی و غیره … میتوان با ارسال بسته های اطلاعاتی حاوی فرامین مربوطه اقدام به کنترل دستگاه نمود. (برنامه نویسان و توسعه دهندگان از این طریق قادر به کنترل دستگاه می باشند.

• ارتباط از طریق TCP Modbus : به کمک پروتکل مدباس که یک پروتکل مناسب محیط های صنعتی است ، می توان از طریق PLC , HMI های موجود در شبکه به این دستگاه دسترسی داشت و آن را کنترل نمود.



کتابخانه‌های ارتباط با رله‌های NRC

نمونه کدهای آماده برای استفاده در پروژه‌های مختلف

• سی شارپ
• سی پلاس پلاس
• جاوا اسکریپت
• پی اچ پی
• پایتون

C#

NRC.Management

مشاهده در گیت هاب

درباره پروژه

NRC.Management یک برنامه مدیریتی Windows Forms برای کنترل و مدیریت رله‌های NRC است. این برنامه رابط کاربری گرافیکی کاملی برای اتصال به دستگاه‌های NRC و کنترل رله‌ها ارائه می‌دهد.

ویژگی‌ها

• رابط کاربری گرافیکی با Windows Forms
• اتصال به دستگاه NRC از طریق TCP/IP
• کنترل رله‌ها (روشن/خاموش/تماس)
• خواندن وضعیت رله‌ها
• خواندن وضعیت ورودی‌های SW و HV
• نمایش اطلاعات دستگاه
• مدیریت خطا و اتصال

استفاده

این برنامه یک اپلیکیشن دسکتاپ است که می‌توانید آن را در Visual Studio باز کرده و اجرا کنید. برای استفاده، IP، پورت، نام کاربری و رمز عبور دستگاه NRC را وارد کنید.

C++

NrcCpp

مشاهده در گیت هاب

درباره پروژه

NrcCpp یک کتابخانه C++ برای ارتباط با دستگاه‌های NRC از طریق TCP است. این کتابخانه کلاس NrcDevice را برای اتصال به دستگاه، ارسال دستورات، خواندن وضعیت رله‌ها و ورودی‌ها و مدیریت عملیات دستگاه ارائه می‌دهد.

نیازمندی‌ها

• ویندوز با MinGW یا Visual Studio
• دسترسی TCP به دستگاه NRC
• بدون وابستگی خارجی (فقط <winsock2.h>)

کامپایل

g++ -o nrccpp main.cpp NrcDevice.cpp -lws2_32

ویژگی‌ها

• اتصال از طریق TCP به دستگاه NRC
• احراز هویت با نام کاربری/رمز عبور
• روشن/خاموش کردن رله‌ها یا ایجاد تماس با تأخیر
• خواندن وضعیت رله (به صورت hex یا bit)
• خواندن ورودی‌های سوئیچ (SW) و ولتاژ بالا (HV)
• مدیریت خطا

مثال استفاده

#include "NrcDevice.h"

NrcDevice nrc("192.168.1.200", 23, "admin", "admin");
nrc.connect();
if (nrc.login()) {
    nrc.relayContact(1, 500);
    nrc.relayOn(2);
    // ...
}

JS

nrcjs

مشاهده در گیت هاب

درباره پروژه

nrcjs یک پکیج JavaScript برای کار با دستگاه‌های NRC است. این پکیج رابطی مناسب برای اتصال به دستگاه NRC، ارسال دستورات و دریافت اطلاعات از دستگاه ارائه می‌دهد.

نصب

npm i nrcjs

مثال استفاده

const NrcDevice = require('nrcjs');

const nrc = new NrcDevice(['192.168.1.200', 23, 'admin', 'admin']);

(async () => {
    await nrc.connect();
    if (await nrc.login()) {
        await nrc.relayContact(1, 500);
        await nrc.relayOn(2);
        console.log("Relays Status:", await nrc.getRelaysValues());
    }
    nrc.disconnect();
})();

ویژگی‌ها

• پشتیبانی کامل از async/await
• اتصال به دستگاه NRC
• کنترل رله‌ها
• خواندن وضعیت رله‌ها و ورودی‌ها
• مدیریت خطا

PHP

nrcphp

مشاهده در گیت هاب

درباره پروژه

nrcphp یک پکیج PHP برای کار با دستگاه‌های NRC است. این پکیج رابطی مناسب برای اتصال به دستگاه NRC، ارسال دستورات و دریافت اطلاعات از دستگاه ارائه می‌دهد.

نصب

composer require rebox98/nrcphp
composer dump-autoload

مثال استفاده

<?php
require 'vendor/autoload.php';
use NrcDevice\NrcDevice;

$nrc = new NrcDevice(['192.168.1.200', 23, 'admin', 'admin']);
$nrc->connect();

if ($nrc->login()) {
    $nrc->relayContact(1, 500);
    $nrc->relayOn(2);
    echo "Relays Status: " . $nrc->getRelaysValues();
}
$nrc->disconnect();
?>

ویژگی‌ها

• سازگار با Composer
• اتصال به دستگاه NRC
• کنترل رله‌ها
• خواندن وضعیت رله‌ها و ورودی‌ها
• مدیریت خطا

PY

NrcPy

مشاهده در گیت هاب

درباره پروژه

NrcPy یک پکیج Python برای کار با دستگاه‌های NRC است. این پکیج رابطی مناسب برای اتصال به دستگاه NRC، ارسال دستورات و دریافت اطلاعات از دستگاه ارائه می‌دهد.

نصب

pip install nrcpy

مثال استفاده

from nrcpy import NrcDevice

nrc = NrcDevice(('192.168.1.200', 23, 'admin', 'admin'))
nrc.connect()

if nrc.login():
    nrc.relayContact(1, 500)
    nrc.relayOn(2)
    print("Relays Status:", nrc.getRelaysValues())

nrc.disconnect()

ویژگی‌ها

• سازگار با pip
• اتصال به دستگاه NRC
• کنترل رله‌ها
• خواندن وضعیت رله‌ها و ورودی‌ها
• مدیریت خطا
• ساده و کاربردی

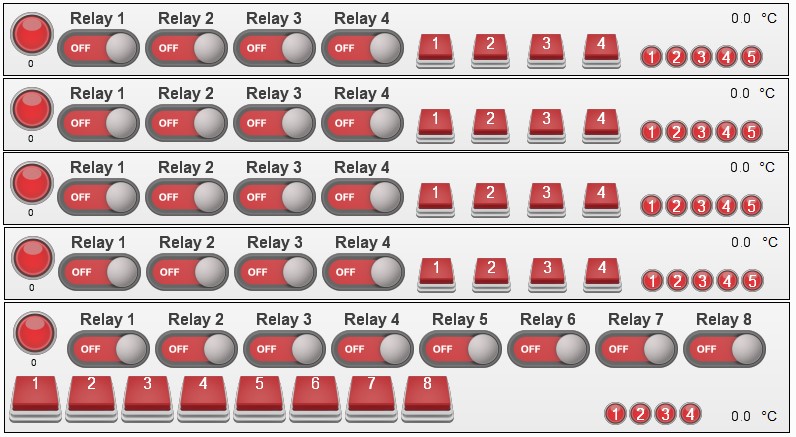

اتصال به HMI دلتا از طریق مدباس :

برنامه سی شارپی :
