اسنابر چیست؟

بوبین کنتاکتور یک بار القایی است و هنگام قطع جریان، انرژی ذخیره شده در آن می تواند باعث ایجاد ولتاژ های گذرا شود. این ولتاژ می تواند روی تیغه رله فرمان اثر گذاشته و باعث ایجاد جرقه، نویز الکتریکی و فرسایش تدریجی کنتاکت های رله شود.

مدار RC Snubber با کنترل بخشی از این ولتاژ گذرا، به کاهش اثرات ناشی از قطع بار القایی کمک می کند.

استفاده از یک اسنابر مناسب می تواند به کاهش جرقه روی تیغه رله فرمان و افزایش عمر کنتاکت های آن کمک کند.

اسنابر کلاس C برای چه کنتاکتور هایی مناسب است؟

اسنابر کلاس C با مشخصات 220Ω + 47nF برای کنتاکتور های متوسط تک فاز و سه فاز پیشنهاد می شود.

این مدل نسبت به کلاس B دارای ظرفیت خازنی بیشتری است و برای کاربرد هایی در نظر گرفته شده که به سطح بیشتری از سرکوب ولتاژ گذرا و نویز نیاز دارند.

با این حال، انتخاب خازن بزرگ تر همیشه به معنی عملکرد بهتر نیست. اگر ظرفیت اسنابر بیش از نیاز بوبین باشد، می تواند باعث افزایش زمان رها شدن بوبین و تغییر رفتار قطع کنتاکتور شود.

بنابراین مقدار اسنابر باید با توجه به نوع کنتاکتور، مشخصات بوبین و شرایط مدار انتخاب شود.

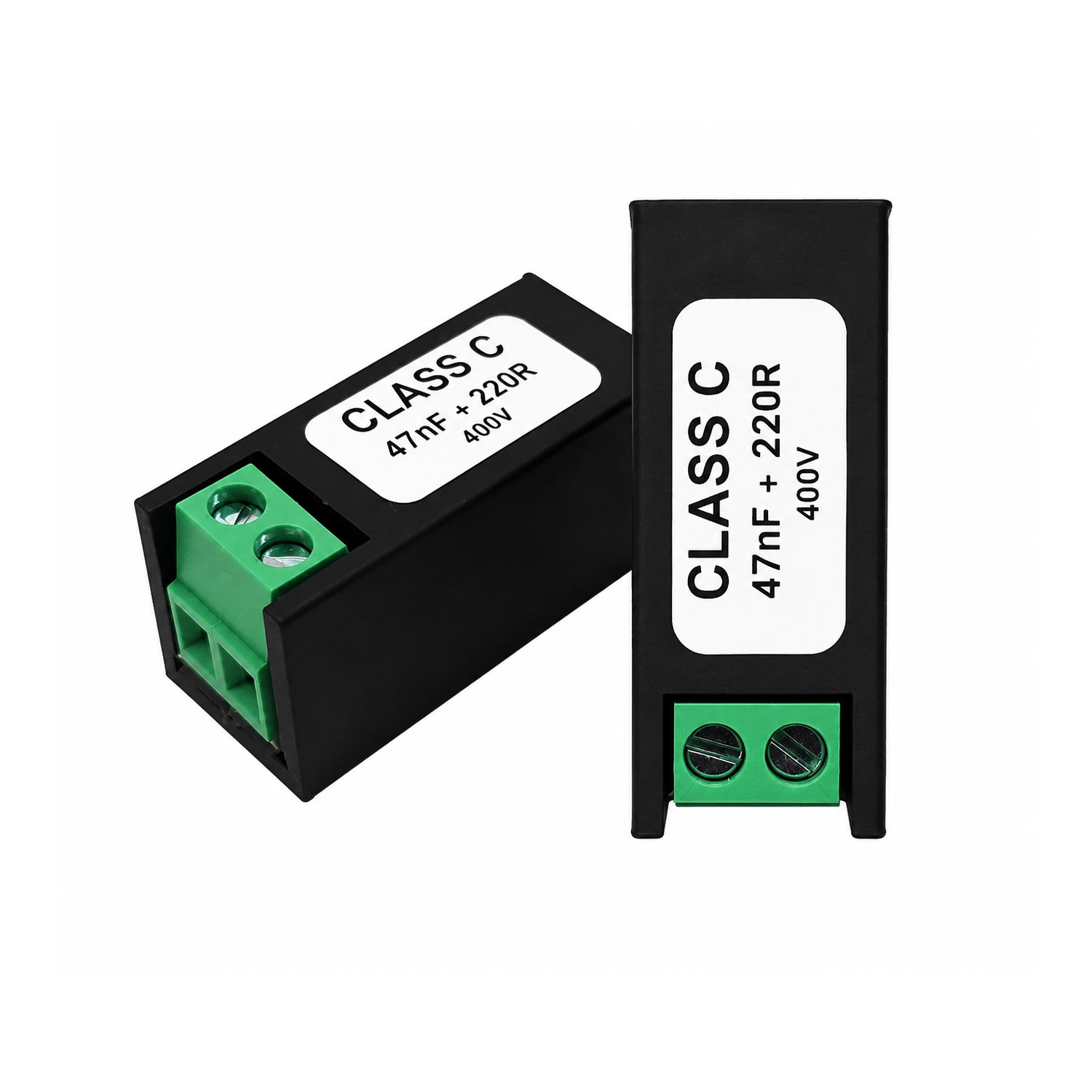

مشخصات مدار اسنابر کلاس C

• نوع مدار: RC Snubber
• مقاومت: 220Ω
• خازن: 47nF
• ولتاژ نامی اعلام شده: 400V
• کلاس: Class C
• کاربرد پیشنهادی: کنتاکتور های متوسط تک فاز و سه فاز
• کاربرد اصلی: کاهش نویز و ولتاژ های گذرای ناشی از قطع بوبین

نحوه نصب اسنابر کلاس C

اسنابر باید در مدار مربوط به بوبین کنتاکتور و به صورت موازی با مسیر مورد نظر نصب شود.

در صورتی که کنتاکتور توسط یک رله فرمان قطع و وصل می شود، اسنابر باید مطابق نقشه سیم بندی، در مدار بوبین و در محل مناسب قرار گیرد.

بهتر است اسنابر تا حد امکان نزدیک به بوبین یا محل ایجاد پالس نصب شود تا اثرات ناشی از سیم کشی نیز کاهش پیدا کند.

توجه: قبل از نصب، نوع بوبین، ولتاژ کاری و شرایط مدار فرمان را بررسی کنید. ولتاژ نامی این سری اسنابر ها 400V است و انتخاب مدل مناسب باید متناسب با کاربرد انجام شود.

تفاوت اسنابر کلاس C با کلاس B

مهم ترین تفاوت کلاس B و C در ظرفیت خازن آنها است:

در این رده بندی، کلاس C نسبت به کلاس B ظرفیت خازنی بیشتری دارد و برای کنتاکتور های متوسط پیشنهاد می شود.

چرا انتخاب ظرفیت مناسب اسنابر مهم است؟

اگر مقدار خازن اسنابر کمتر از نیاز مدار باشد، ممکن است اثر کافی برای کاهش ولتاژ گذرا و نویز ایجاد نکند.

از طرف دیگر، انتخاب ظرفیت بیش از اندازه می تواند باعث افزایش اثر اسنابر و افزایش زمان رها شدن بوبین شود. در بعضی کاربرد ها این موضوع می تواند باعث تاخیر در قطع کنتاکتور یا عملکرد نامطلوب آن شود.

به همین دلیل، اسنابر باید متناسب با کنتاکتور و بوبین آن انتخاب شود و صرفا بر اساس بزرگ تر بودن ظرفیت خازن انتخاب نشود.

خرید اسنابر کلاس C

اگر به دنبال یک مدار آماده برای کاهش نویز و ولتاژ های گذرای ناشی از قطع بوبین کنتاکتور های متوسط هستید، مدار اسنابر نویز گیر کلاس C با مقاومت 220Ω و خازن 47nF برای استفاده در کنتاکتور های متوسط تک فاز و سه فاز پیشنهاد می شود.

این اسنابر با طراحی آماده، امکان نصب سریع در مدار فرمان را فراهم می کند و می تواند به کاهش جرقه و نویز ناشی از قطع بوبین کمک کند.
