اسنابر چیست و چه کاربردی دارد؟

بوبین کنتاکتور یک بار القایی است. هنگام قطع جریان بوبین، انرژی ذخیره شده در میدان مغناطیسی آن می تواند باعث ایجاد یک ولتاژ لحظه ای و پالس های ناخواسته شود. این پدیده می تواند باعث ایجاد جرقه روی تیغه رله فرمان، افزایش نویز الکتریکی و کاهش عمر کنتاکت های رله شود.

مدار RC Snubber یا مدار اسنابر با قرار گرفتن در محل مناسب مدار، به کنترل این ولتاژ های گذرا کمک می کند و می تواند اثرات ناشی از قطع بار القایی را کاهش دهد.

اسنابر کلاس B برای چه کاربردی مناسب است؟

اسنابر کلاس B با مشخصات 220Ω + 22nF برای استفاده در مدار فرمان کنتاکتور های سبک تک فاز پیشنهاد می شود.

مقدار خازن در اسنابر اهمیت زیادی دارد. اگر ظرفیت خازن نسبت به بوبین و شرایط مدار خیلی کم باشد، ممکن است سرکوب نویز و ولتاژ گذرا به اندازه کافی انجام نشود. از طرف دیگر، استفاده از ظرفیت بیش از اندازه نیز می تواند باعث افزایش زمان رها شدن بوبین و عملکرد نامطلوب کنتاکتور شود.

به همین دلیل، اسنابر باید متناسب با نوع کنتاکتور و بوبین آن انتخاب شود.

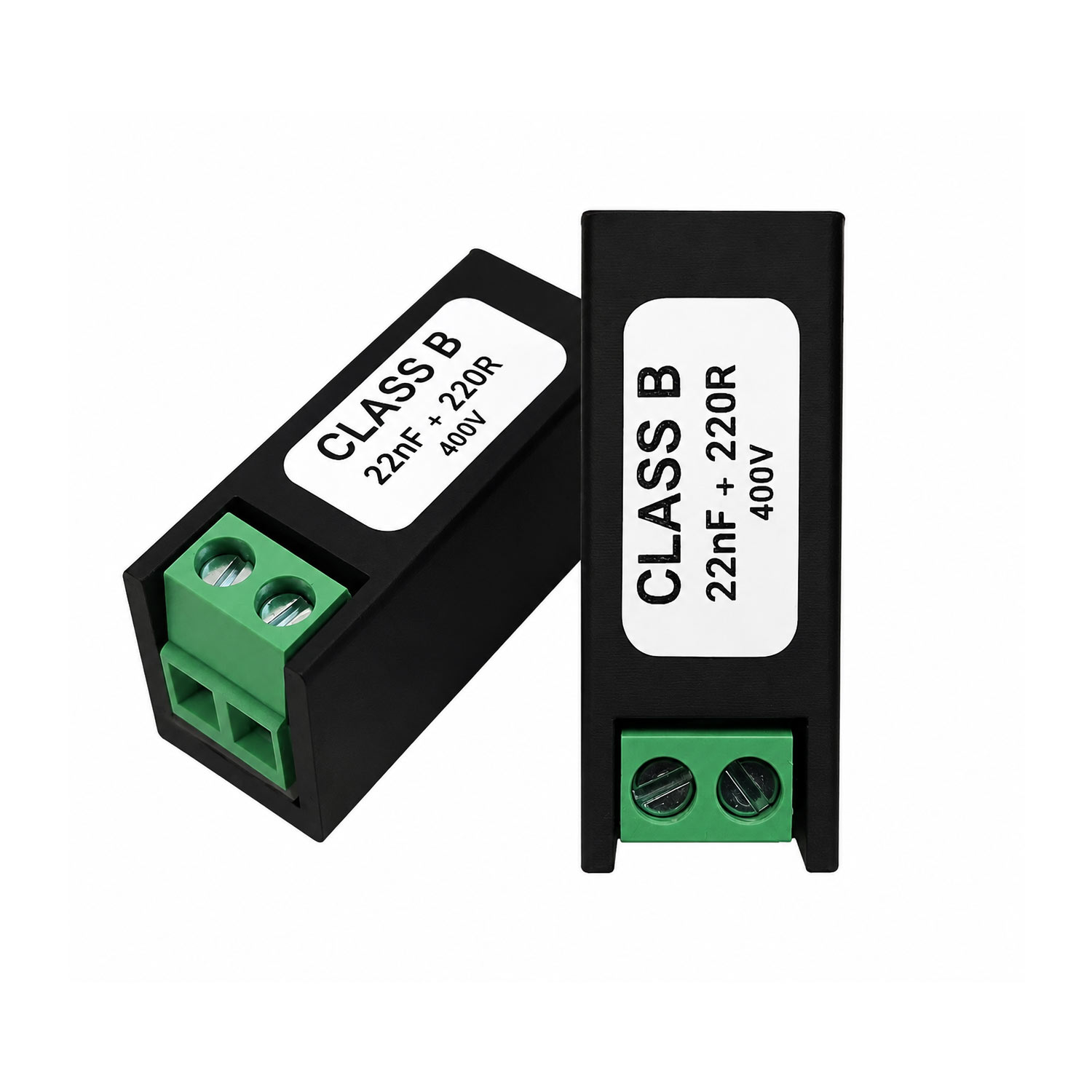

مشخصات مدار اسنابر کلاس B

• نوع مدار: RC Snubber
• مقاومت: 220Ω
• خازن: 22nF
• ولتاژ نامی اعلام شده: 400V
• کلاس: Class B
• کاربرد پیشنهادی: کنتاکتور های سبک تک فاز
• کاربرد اصلی: کاهش نویز و ولتاژ های گذرای ناشی از قطع بوبین

نحوه نصب اسنابر کلاس B

در کاربرد مورد نظر، اسنابر باید به صورت موازی با مدار قطع و وصل بوبین کنتاکتور نصب شود. در صورتی که بوبین کنتاکتور توسط یک رله فرمان کنترل می شود، اسنابر در محل مناسب و مطابق نقشه سیم بندی، در مدار بوبین قرار می گیرد.

برای عملکرد بهتر، توصیه می شود اسنابر تا حد امکان نزدیک به بوبین یا محل ایجاد پالس قرار گیرد.

توجه: قبل از نصب، ولتاژ و نوع بوبین کنتاکتور و شرایط مدار فرمان را بررسی کنید. این محصول با ولتاژ نامی 400V ارائه می شود و انتخاب اسنابر باید متناسب با کاربرد انجام شود.

تفاوت کلاس B با سایر اسنابر ها

در این سری محصولات، اسنابر ها با ظرفیت های مختلف ارائه شده اند تا برای کاربرد های متفاوت انتخاب مناسبی وجود داشته باشد:

بزرگ تر بودن ظرفیت خازن لزوما به معنی بهتر بودن اسنابر نیست. مقدار اسنابر باید متناسب با بوبین و شرایط کاری انتخاب شود.

خرید اسنابر کلاس B

اگر برای کاهش نویز ناشی از قطع بوبین کنتاکتور سبک تک فاز به یک مدار اسنابر آماده نیاز دارید، مدار اسنابر نویز گیر کلاس B با مقاومت 220Ω و خازن 22nF می تواند گزینه مناسبی برای این رده از کاربرد ها باشد.

انتخاب صحیح ظرفیت اسنابر باعث می شود مدار سرکوب نویز عملکرد مناسبی داشته باشد، بدون اینکه اثر بیش از اندازه ای روی زمان قطع و رها شدن بوبین ایجاد کند.
