لزوم استفاده ازمدار کنترل کننده راهبند RBC68P :

با توجه به پیشرفت علم و تکنولوژی با  روی کار آمدن راهبند های جدید ، به راهبند های قدیمی کمتر پرداخته می شود. این باعث می شود تعمیرات و نگهداری راهبند های قدیمی با دشواری و صرف هزینه زیاد رو به رو شود . از طرفی هزینه تعویض و خرید راهبند های جدید بسیار زیاد است . لذا با مدار کنترل کننده راهبند میتوان  قابلیت کنترل راهبند های قدیمی را همانند راهبند های جدید تغییر داد.

قابلیت های مدار کنترل کننده راهبند :

• قابلیت استفاده در راهبند های قدیمی
• سازگاری با انواع موتور سه فاز و تک فاز
• دارای 4 عدد رله رزرو
• دارای 2 عدد ورودی رزرو
• ورودی های ایزوله شده در مقابل نویز و نوسانات
• ولتاژ کاری 12 ولت ، سهولت در سیم کشی و کاهش خطرات برق گرفتگی
• دارای نمایشگر و ولوم تنظیم پارامتر
• قابلیت تنظیم High Active و Low Active  بودن ورودی ها
• امکان تنظیم تاخیر بین چپگرد ، راستگرد موتور ( در موتور های تک فاز این مورد بسیار حائز اهمیت است)
• قابلیت بستن اتوماتیک راهبند با گذشت مدت زمان قابل تنظیم
• امکان اتصال ریموت کنترلر به دستگاه
• سهولت در مدار فرمان تابلو
• حذف کلیه تایمر ها و رله های کمکی از مدار فرمان

ورودی ها :

1) ورودی کلید های up (بازکردن) , down (بستن) و stop (توقف) :

این ورودی ها به صورت شستی های مربوطه متصل می گردند. لازم به ذکر است که ولتاژ مربوط به ورودی ها 12 ولت است و خطر برق گرفتگی وجود ندارد.

همچنین این ورودی ها قابلیت تنظیم High Active و Low Active بودن را دارد.

2) ورودی Up Limit (سنسور محدود کننده حد باز شدن راهبند):

سنسور حد بالای یا حد باز شدن راهبند ( شامل سنسور های تیغه ای و سنسور اثر هال) که این ورودی قابلیت تنظیم High Active و Low Active بودن را دارد.

3) ورودی Dn Limit (سنسورمحدود کننده حد بسته شدن راهبند):سنسور حد پایین یا حد بسته شدن راهبند ( شامل سنسور های تیغه ای و سنسور اثر هال) که این ورودی قابلیت تنظیم High Active و Low Active بودن را دارد.

4) ورودی sensor :

این ورودی مربوط به چشمی زیر راهبند می باشد.چشمی زیر راهبند از بسته شدن راهبند روی سر افراد و وسایل نقلیه جلوگیری میکند.

در واقع اگر جسمی زیر راهبند قرار گرفته باشد این سنسور مانع بسته شدن خواهد شد.

این ورودی قابلیت تنظیم High Active و Low Active بودن را دارد.

5) دو عدد ورودی رزرو جهت سفارشی سازی های خاص:

این ورودی های رزرو نیز قابلیت تنظیم High Active و Low Active بودن را دارند.

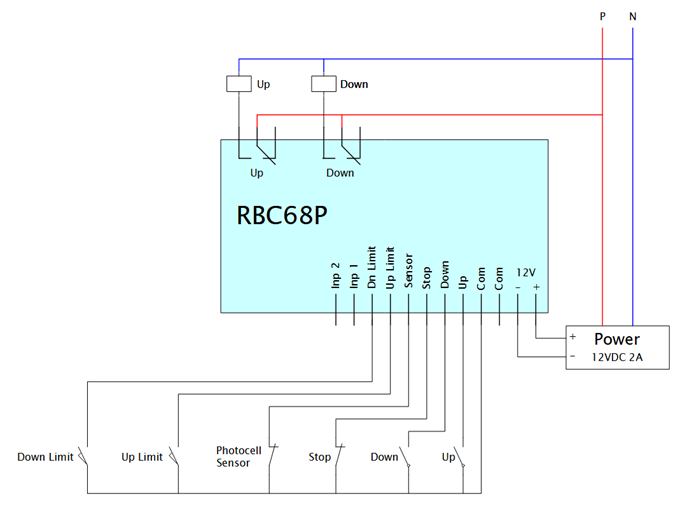

شماتیک مدار :
